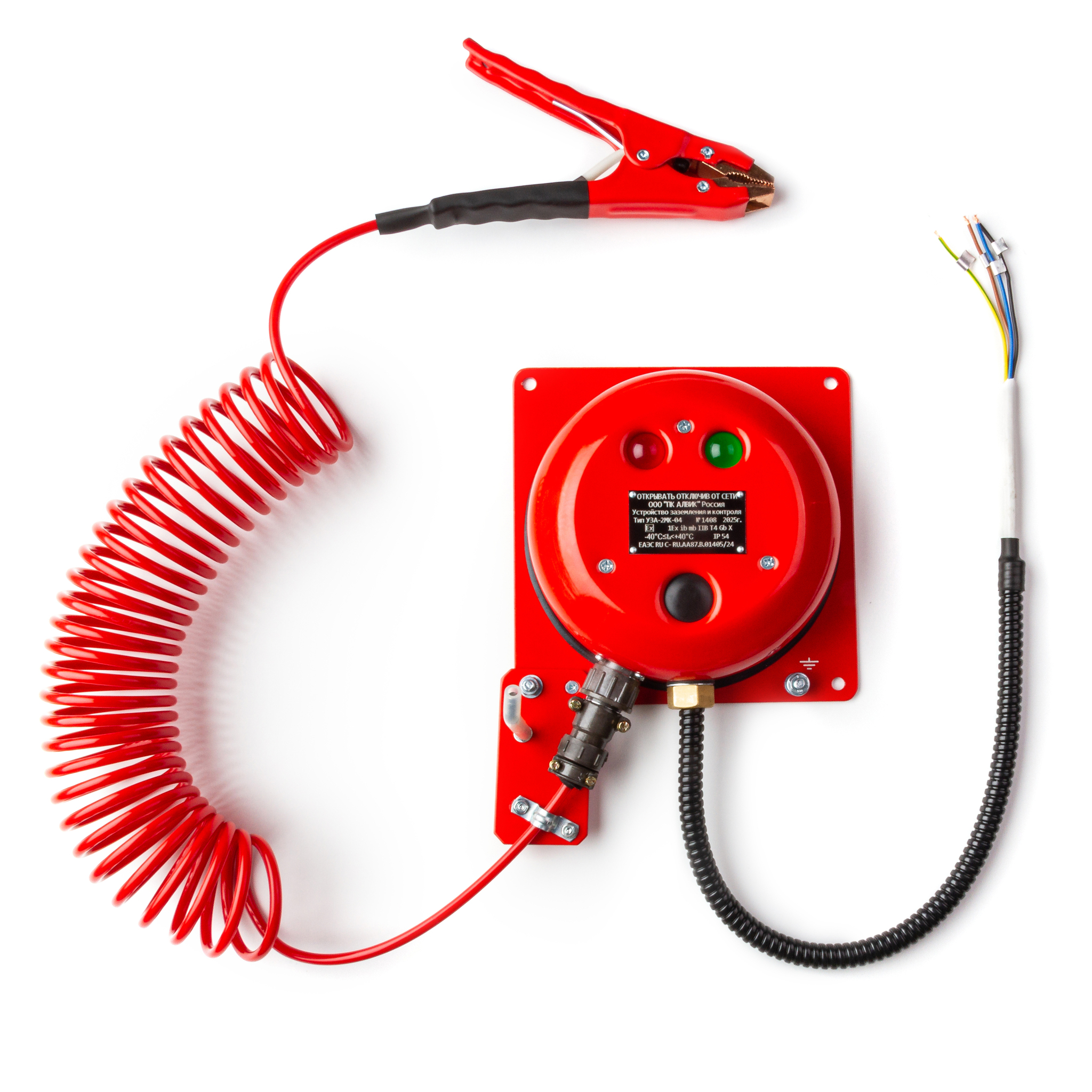

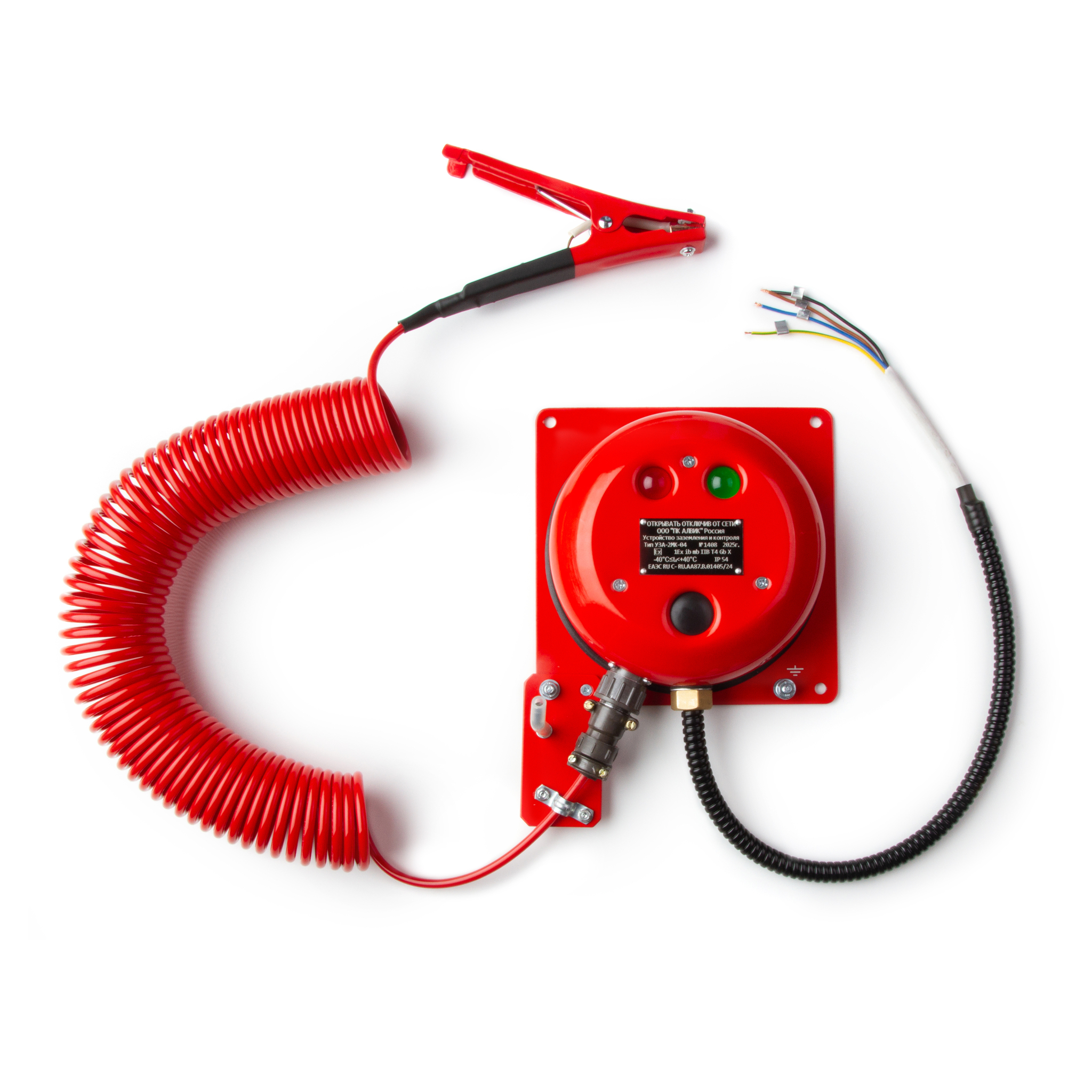

Устройство заземления автоцистерн УЗА-2МК04 220 В

Основные параметры и характеристики устройства заземления автоцистерн УЗА-2МК04:

Параметры искробезопасной цепи:

• Напряжение, B, не более - 12
• Ток, А, не более – 0,025

Параметры электропитания:

• Напряжение, В, - 220 промышленной частоты;
• Отклонения напряжения, %, - +10, -15.
• Ток потребления от источника электропитания, А, не более - 0,02;
• Потребляемая мощность, ВА, не более - 6;

Величина сопротивления между клеммой заземления и зажимом проводника заземления, Om, не более - 10

Величина сопротивления между контактами зажима проводника заземления при котором выдается сигнал «Заземление», Ом, не более - 100

Сопротивление изоляции между цепями питания и корпусом, МОм, не менее - 20

Электрическая прочность изоляции выдерживает испытательное напряжение, B, не менее:

• Между цепями управления и искробезопасными цепями - 500
• Между искробезопасными цепями и корпусом - 500
• Между искробезопасными цепями и цепями электропитания - 500

Нагрузочная способность выходного контакта для блокировки:

• Напряжения, В, не более - 220
• Частота, Гц, - 50+/-1
• Ток, A, не бол - 1,0

Условная наработка на отказ, включений, не менее - 5000

Длина проводника заземления, м, не менее - 5

Длина кабеля электропитания, м, не менее – 0,7

Габаритные размеры устройства заземления и контроля, мм не более - 190x190x70

Масса, кг, не более:

• Устройства заземления - 1,3
• Проводника заземления - 1,2

Срок службы, год, – 6

Температура окружающей среды, C, – от -40, до +40

Относительная влажность окружающей среды при температуре +35С, %, до - 98

УЗА в упаковке для транспортирования выдерживают:

• Транспортную тряску с ускорением 30м/при частоте ударов до 120 в минуту в течение, ч. – 2,0
• Температуру, С – от -50 до +50
• Влажность при температуре +35С, % - 95 +/- 3. Степень защиты устройства заземления УЗА от проникновения твердых тел и воды по ГОСТ 14254-96

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75, - 01
